Oto Yol Bariyeri (Ray, Dikme, Gergi kuşağı) Roll Form Hattı

Oto Yol Bariyeri (Ray, Dikme, Gergi kuşağı) Roll Form Hattı

oto-yol-bariyeri-imalat-hatti-eae-makina

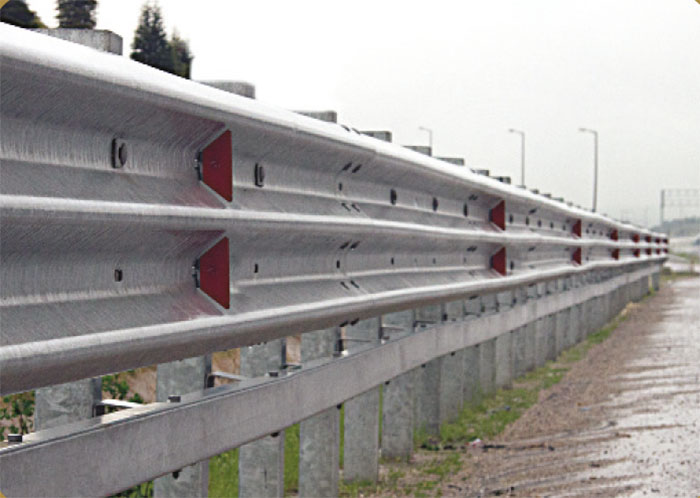

Otoyol bariyer ürünleri de, EAE dizaynı olan, esnek üretim hatlarının içerisinde üretilebilmektedir.Bariyer için gerekli olan bütün profiller farklı makinalarda üretilebildiği gibi, aynı makine üzerinde fakat kaset değişim sistemleri kullanılarak ta üretilebilmektedir.Sac kalitesi: S 275 JR, S 355 JR, S 420 MCDur-kalk veya otomatik çalışma modu ve hızlı kaset değiştirme uygulaması yapılabilmektedir.

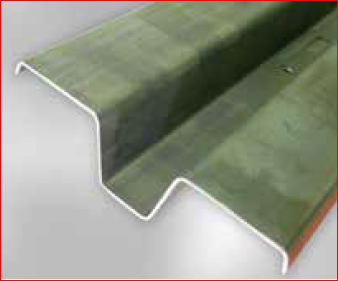

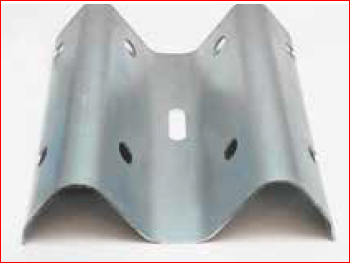

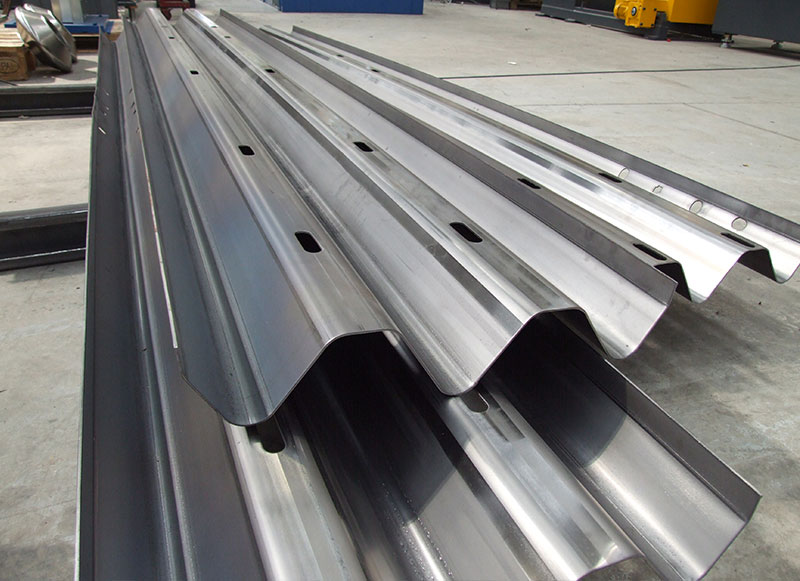

RAY Profili İmalat Hattı:

  • Sac Genişliği: 420, 470, 750 mm
  • Sac Kalınlığı: 3 – 3.5 mm
  • Profil boyu değiştirilebilir ve ayarlanabilir.
  • Açıcı
  • Doğrultma ve kaynak ünitesi
  • Sürücü

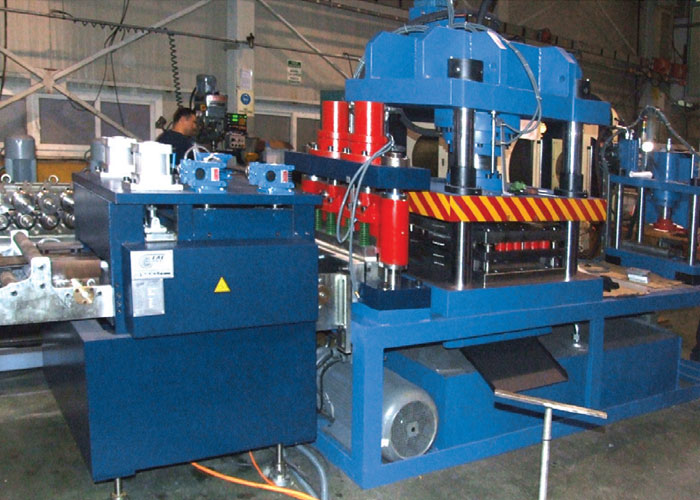

  • Sisteme entegre edilmiş uç kesme ve delik açma, çoklu pres grubu

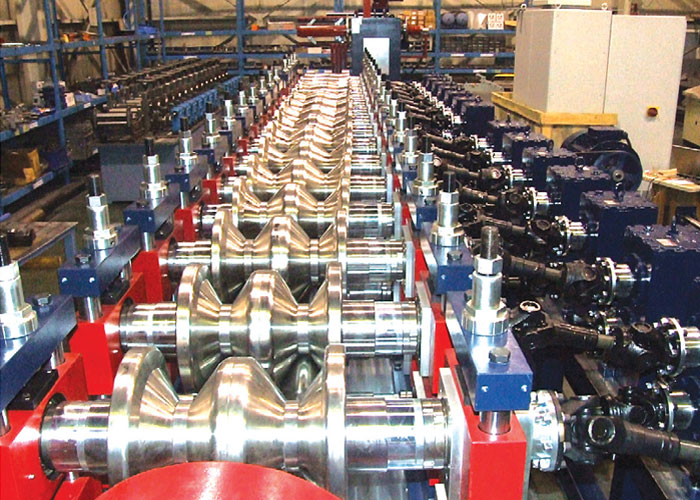

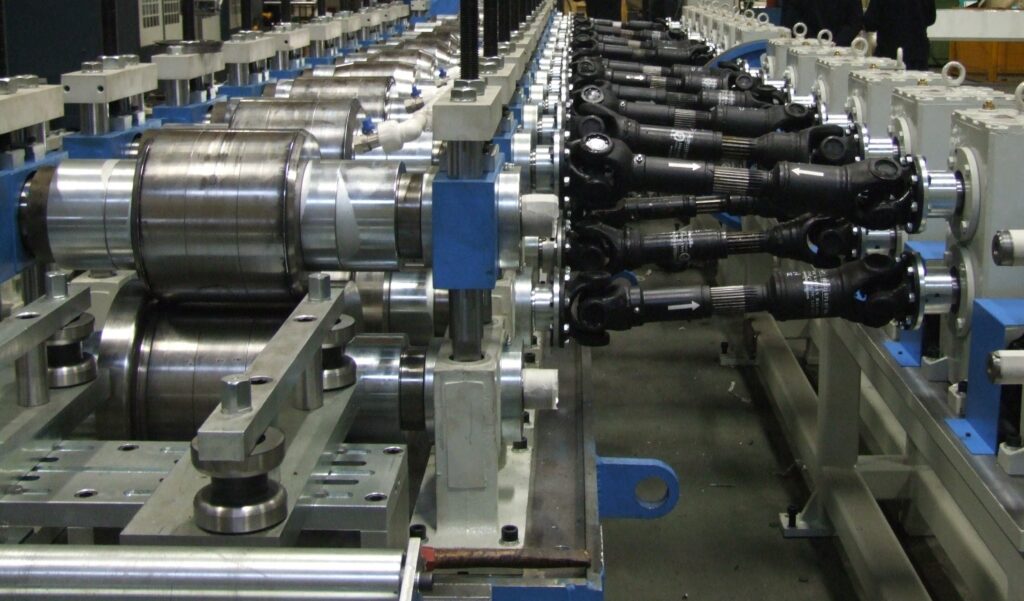

  • Rollform makinası
  • Ray A, Ray B, ve ağır seri için kaset seti

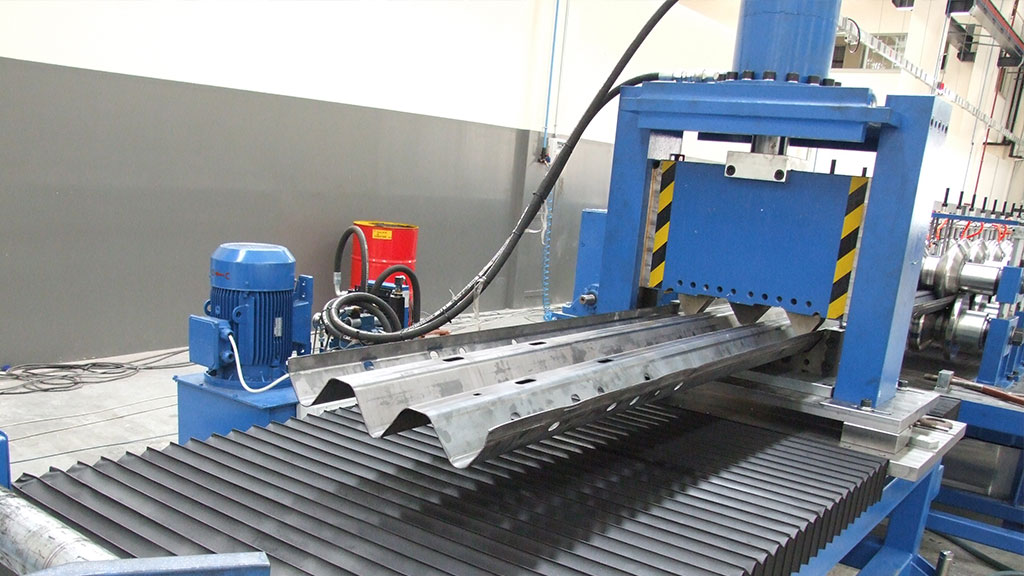

  • Uçarmakas

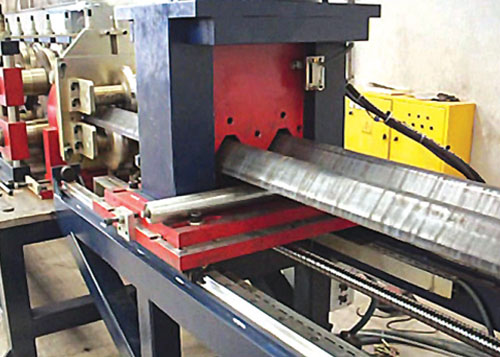

  • Uç büzme
  • İstifleme sistemi

SIGMA (Dikme) Profili İçin İlave Kaset Seti:

  • Sac kalınlığı: 4 – 4.5 mm
  • Profil boyu değiştirilebilir ve ayarlanabilir.
  • Açıcı
  • Doğrultma ve kaynak ünitesi
  • Sürücü
  • Sisteme entegre edilmiş uç kesme ve delik açma, çoklu pres grubu
  • Rollform makinası
  • Kaset seti
  • Uçarmakas
  • İstifleme sistemi

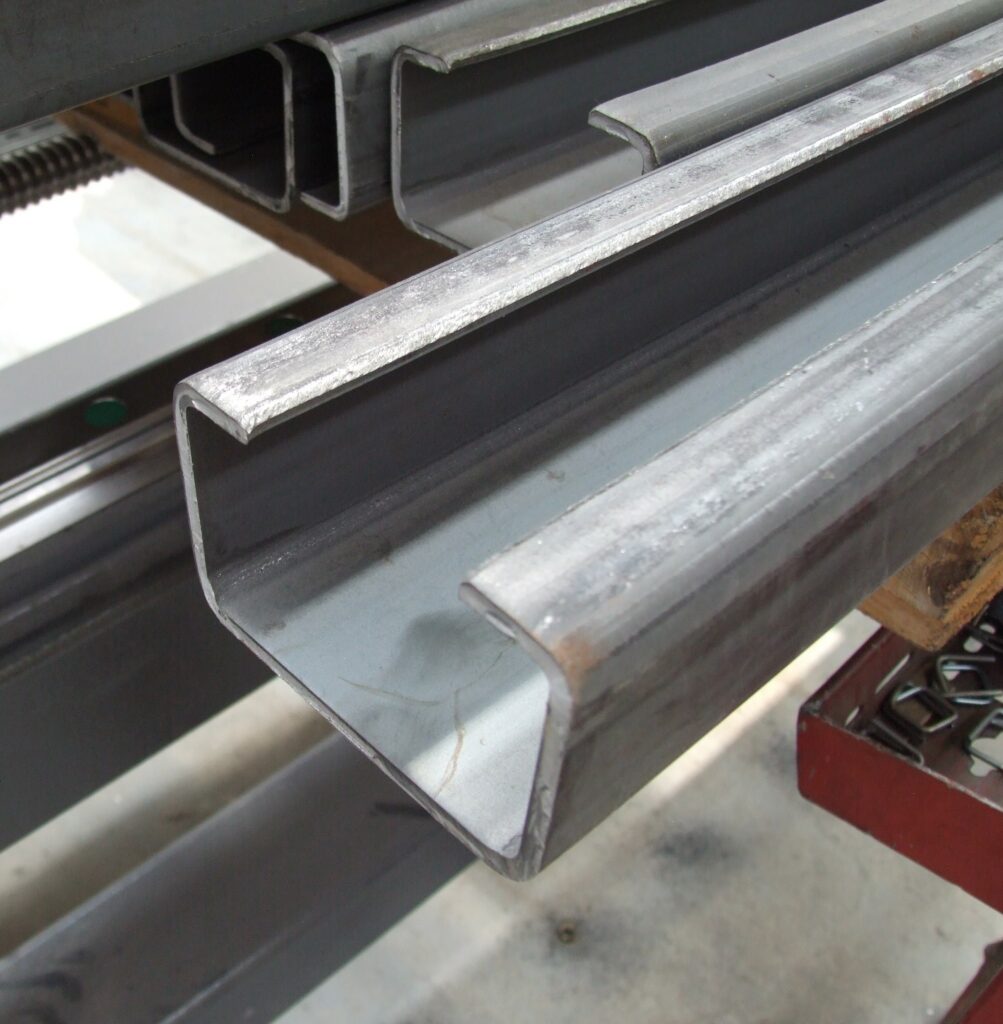

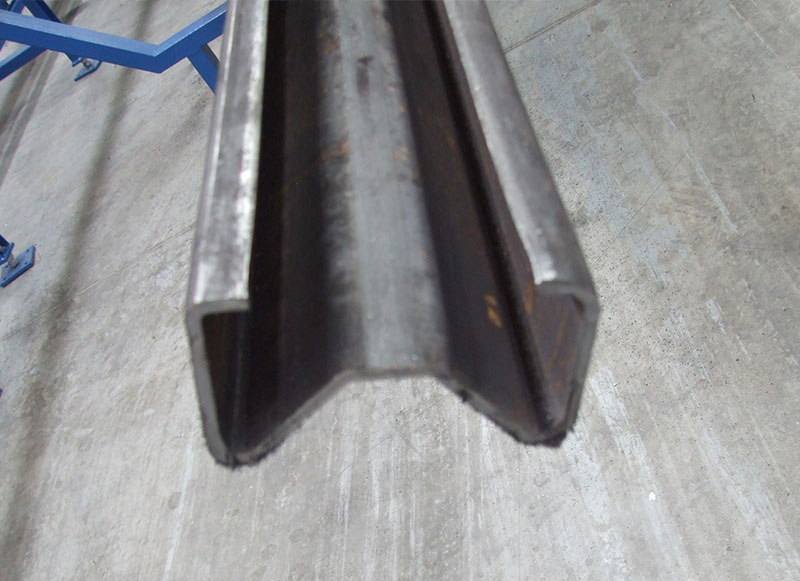

C (Dikme) Profili İçin İlave Kaset Seti:

  • Sac kalınlığı: 3,5 mm
  • Profil boyu değiştirilebilir ve ayarlanabilir.
  • Açıcı
  • Doğrultma ve kaynak ünitesi
  • Sürücü
  • Sisteme entegre edilmiş uç kesme ve delik açma, çoklu pres grubu
  • Rollform makinası
  • Kaset seti
  • Uçarmakas
  • İstifleme sistemi

Gergi Kuşağı Profili Seti:

  • Sac kalınlığı: 5 mm
  • Sac genişliği:  70 mm
  • Profil boyu değiştirilebilir ve ayarlanabilir.
  • Açıcı
  • Doğrultma ve kaynak ünitesi
  • Sürücü
  • Sisteme entegre edilmiş uç kesme ve delik açma, çoklu pres grubu
  • Rollform makinası
  • Kaset seti
  • Uçarmakas

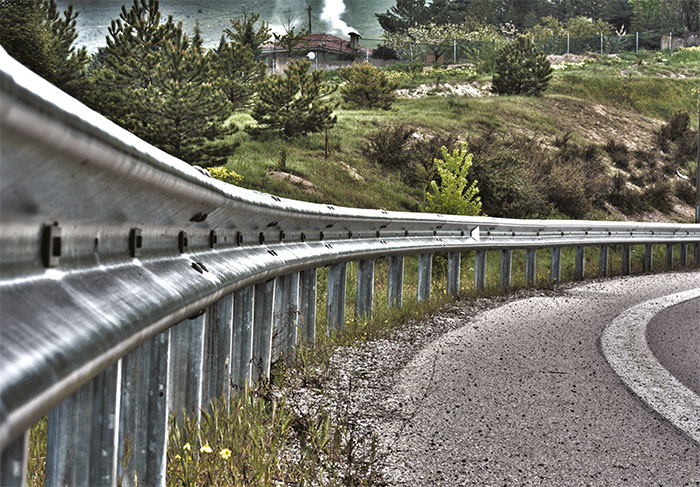

oto-yol-bariyeri-ek
oto-yol-bariyer-2

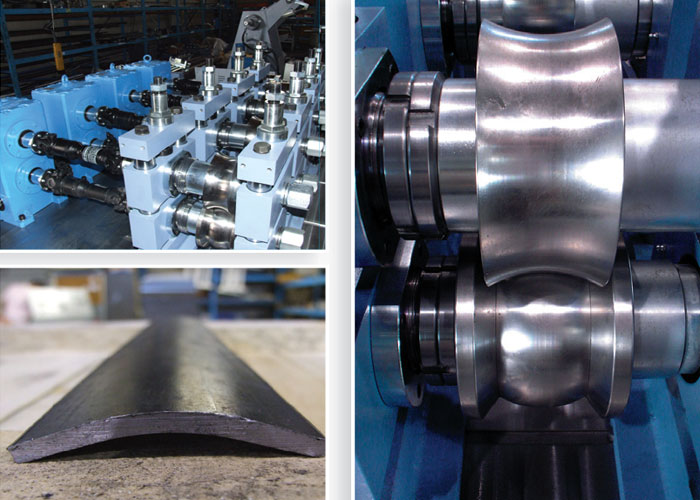

oto-yol-bariyeri-ic-kisim-foto2
oto-yol-bariyeri-ic-kisim-foto6

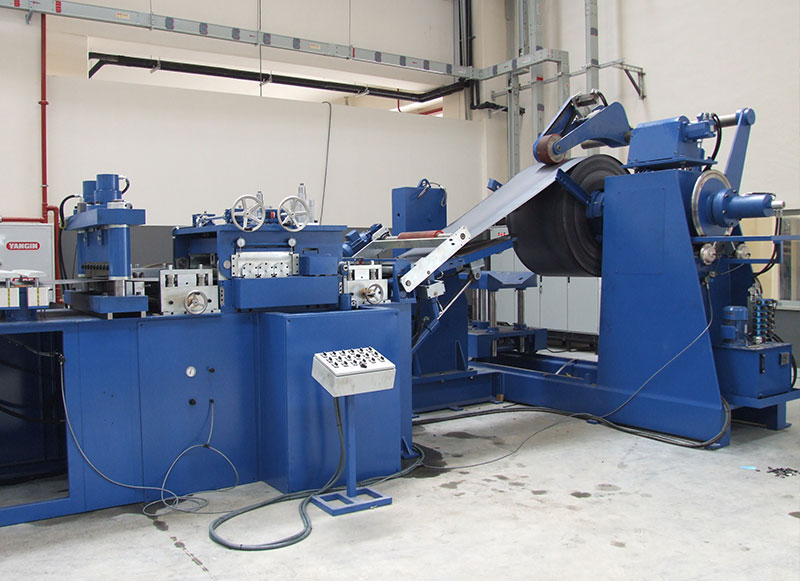

oto-yol-bariyeni-imalat-hatti

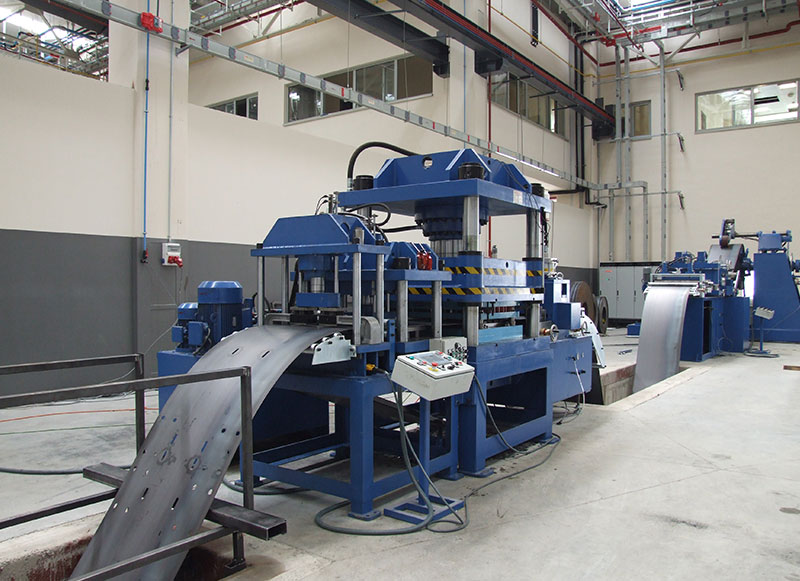

oto-yol-bariyeri-imalat-hatti-2
oto-yol-bariyeri-ek3
yol-bariyeri-imalat

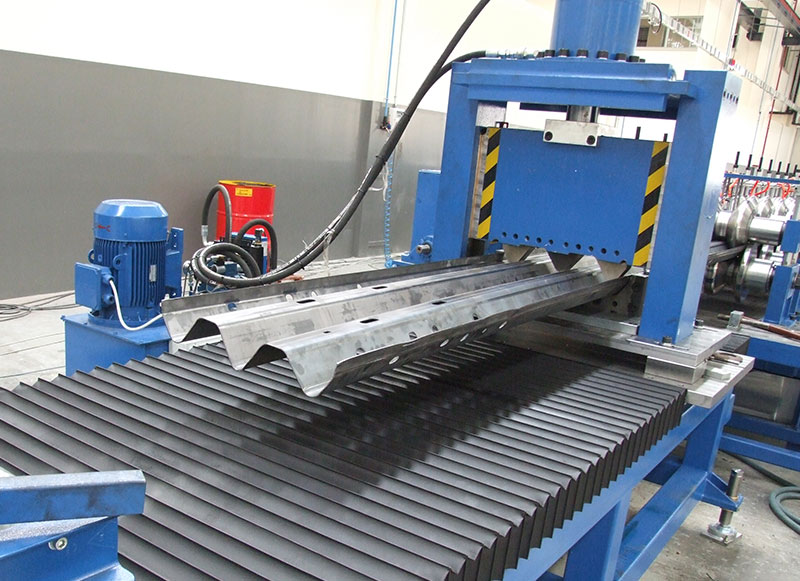

oto-yol-bariyeri-imalat-makinasi
oto-yol-bariyeri-ic-kisim-foto
oto-yol-bariyeri-ic-kisim-foto5

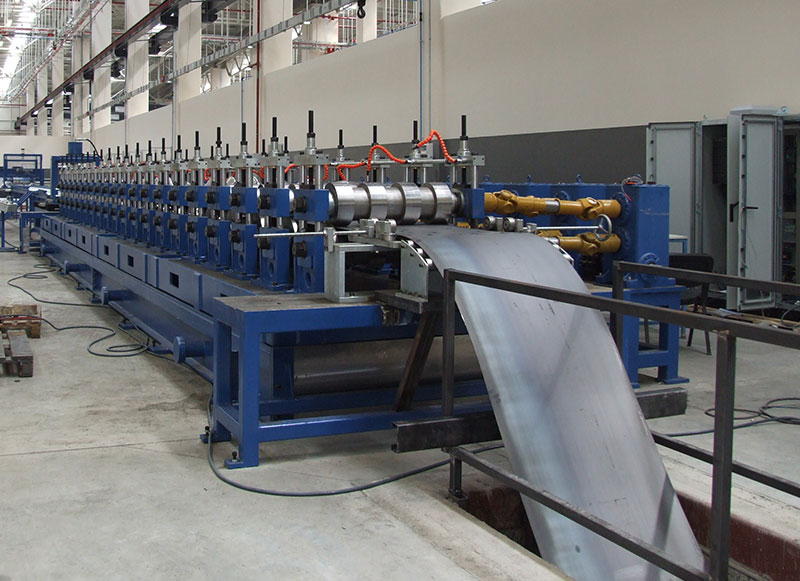

oto-yol-bariyeri-roll-form-hatti

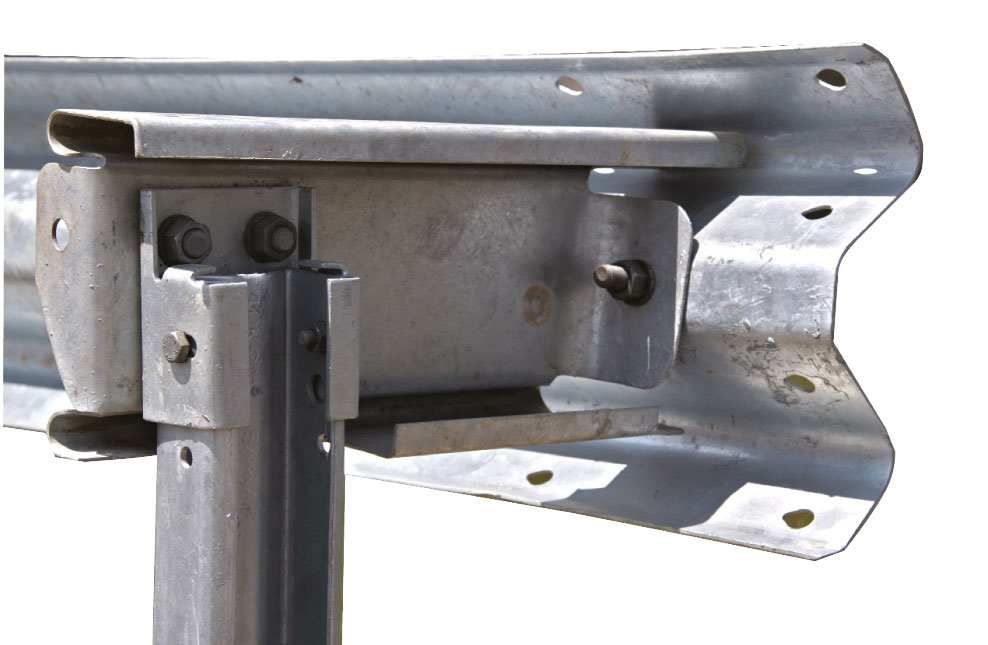

oto-yol-bariyeri-2

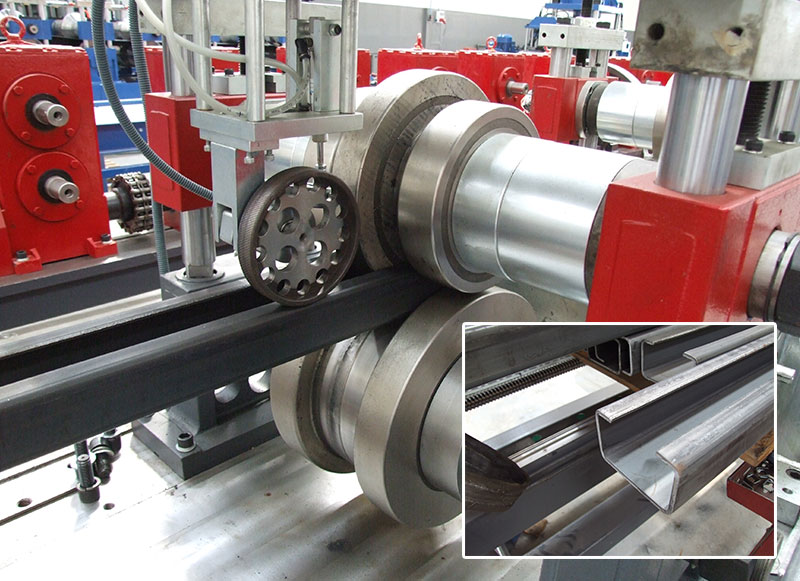

yol-bariyeri-imalat-makinesi

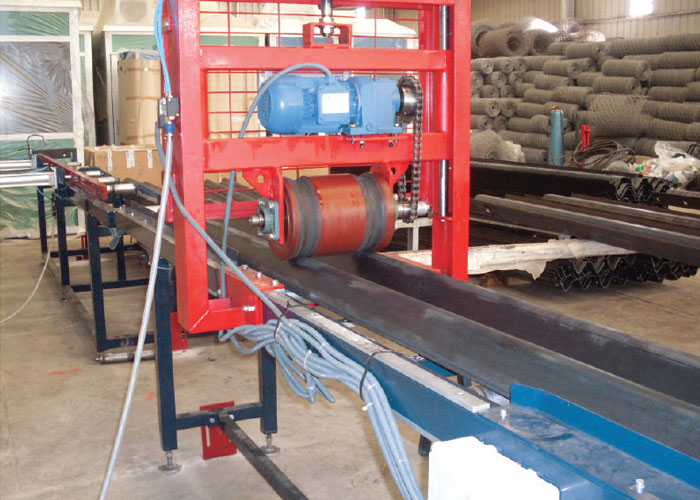

oto-yol-bariyeri-ic-kisim-foto3
oto-yol-bariyeri-ic-kisim-foto4

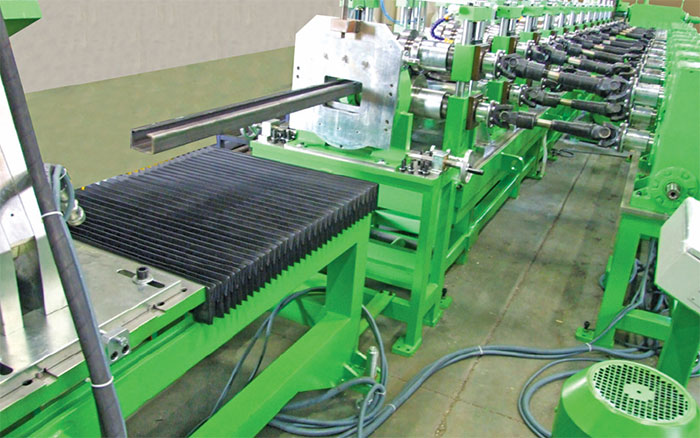

uretim-yolu-hatti-cit4
oto-yol-bariyeri-rollform
oto-yol-bariyeri-arka-kapak
oto-yol-bariyeri-sema

1) Hidrolik Rulo Açıcı
2) Loop Çukur Köprüsü
3) Doğrultucu Sürücü
4) Çoklu pres grubu ve Set Kalıp
5) Loop Çukuru Köprüsü

6) Roll Form Makinası  Kasetli Tip
7) Uçar Makas Hidrolik Ünitesiyle Birlikte
8) Uç Büzme Ünitesi
9) Konveyör
10) Çıkış Devirme Sehpası
